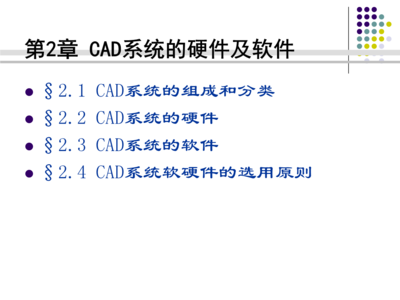

CAD系统硬件及软件综合分析报告

摘要

本报告旨在全面分析计算机辅助设计（CAD）系统所依赖的核心硬件、软件平台以及相关外围设备，探讨其技术特性、选型原则及发展趋势，为构建高效、稳定的CAD工作环境提供参考。

一、 引言

计算机辅助设计（CAD）系统已广泛应用于工程设计、建筑设计、制造业等领域。一个高性能的CAD系统不仅依赖于功能强大的软件，更需要稳定、高效的硬件平台与外围设备的协同支持。本报告将从硬件、软件及外围设备三个维度进行深入剖析。

二、 CAD系统核心硬件分析

CAD应用对计算机硬件有较高要求，主要体现在计算能力、图形处理和存储性能上。

1. 中央处理器（CPU）：

• 核心作用： 负责处理软件指令、进行复杂计算（如三维建模运算、有限元分析）。

• 关键指标： 高主频、多核心多线程能力。建议选择主流品牌（如Intel Core i7/i9系列、AMD Ryzen 7/9系列）的高性能处理器。

• 趋势： 核心数量持续增加，以更好地支持并行计算任务。

1. 图形处理器（GPU）：

• 核心作用： 专用于处理图形渲染、实时视图旋转与缩放、着色、光照效果等，是影响三维CAD操作流畅度的关键。

• 关键指标： 显存容量（建议4GB以上，复杂模型需8GB或更高）、CUDA核心数（NVIDIA）或流处理器数（AMD）。专业图形卡（如NVIDIA Quadro、AMD Radeon Pro系列）在驱动稳定性和专业软件优化上优于消费级游戏卡。

• 趋势： 实时光线追踪、AI辅助渲染等技术的集成。

1. 内存（RAM）：

• 核心作用： 临时存储正在处理的CAD模型数据、软件指令。容量不足会导致软件响应缓慢甚至崩溃。

• 关键指标： 容量（建议16GB为起点，大型装配体或复杂渲染建议32GB以上）、频率与延迟。

• 趋势： DDR5内存逐步普及，带来更高的带宽和能效。

1. 存储系统（硬盘）：

• 核心作用： 存储操作系统、CAD软件、项目文件及资料库。

• 关键配置：

• 固态硬盘（SSD）： 作为系统盘和软件安装盘，能极大提升系统启动、软件加载和文件打开速度。NVMe协议SSD性能最优。

• 机械硬盘（HDD）： 可作为大容量数据仓库，用于存储历史项目、备份等对速度要求不高的数据。

• 趋势： SSD容量价格比不断提升，PCIe 4.0/5.0接口提供更高速度。

三、 CAD系统软件平台分析

CAD软件是系统的灵魂，其功能、兼容性和易用性直接决定设计能力。

1. 主流CAD软件类型与代表：

• 通用三维CAD： SolidWorks, Autodesk Inventor, CATIA, Creo Parametric, NX。特点：参数化建模、装配设计、工程图生成。

• 二维CAD与三维设计平台： AutoCAD（行业标准二维绘图，集成三维功能）。

• 建筑信息模型（BIM）： Autodesk Revit, ArchiCAD。专注于建筑设计、施工与管理。

• 计算机辅助工程（CAE）集成： 许多高端CAD软件集成了仿真分析模块（如ANSYS集成于SpaceClaim）。

1. 软件选型关键考量因素：

• 行业与功能匹配度： 不同行业有偏好的软件（如汽车航空用CATIA/NX，机械设计用SolidWorks/Inventor）。

• 兼容性与数据交换： 支持的文件格式（如STEP, IGES, Parasolid）是否满足上下游协作需求。

• 学习曲线与社区支持： 软件的易学性、培训资源及用户社区活跃度。

• 许可模式与总拥有成本（TCO）： 永久许可、订阅制（SaaS）、云端服务等模式的选择。

1. 操作系统（OS）支持：

• Windows： 绝大多数CAD软件的首选和主要支持平台，硬件驱动兼容性最佳。

• macOS/Linux： 支持相对有限，部分专业软件（如某些BIM或工业设计软件）提供版本，需具体核查。

四、 CAD系统关键外围设备分析

外围设备是人与CAD系统交互的桥梁，直接影响设计效率和体验。

1. 图形显示设备：

• 专业显示器： 高分辨率（2K/4K）、准确的色彩还原（sRGB/Adobe RGB高覆盖率）、合适的尺寸（27英寸以上为佳），用于精准查看设计细节。

• 多显示器设置： 提高多任务效率，如主屏用于建模，副屏显示工程图或浏览器。

1. 输入设备：

• 专业鼠标与键盘： 高精度鼠标（可调节DPI）、人体工学键盘，减少长时间操作疲劳。

• 数位板与触控笔： 适用于工业设计、概念草图绘制，提供更自然的笔触输入。

• 三维鼠标/空间导航设备（如3Dconnexion SpaceMouse）： 专为三维导航优化，可同时进行平移、旋转和缩放，极大提升三维操作效率。

1. 输出设备：

• 大幅面打印机/绘图仪： 用于输出高精度工程图纸。

• 三维打印机（3D打印机）： 快速制作设计原型，验证装配与外形，已成为设计流程的重要一环。

1. 其他辅助设备：

• 高性能网络设备： 用于团队协作、访问中央数据仓库或进行云端渲染。

• 不间断电源（UPS）： 保障数据安全，防止突然断电导致工作丢失。

五、 系统集成与选型建议

1. 平衡配置： 避免“木桶效应”，应确保CPU、GPU、内存和存储之间性能匹配，根据主要工作负载（如侧重建模、渲染还是仿真）有所侧重地投资。
2. 软硬件兼容性验证： 在确定最终配置前，务必查阅CAD软件官方网站的硬件推荐列表和认证配置，确保驱动和软件稳定性。
3. 考虑可扩展性： 预留升级空间，如主板支持更多内存、机箱有额外硬盘位和PCIe插槽。
4. 专业化与成本权衡： 对于核心设计工作站，投资专业级显卡和部件物有所值；对于入门或教育用途，高性能消费级配置亦可满足基本需求。

六、 结论与展望

一个高效的CAD系统是精心整合的硬件、软件和外围设备的有机整体。随着云计算、人工智能和实时渲染技术的发展，未来CAD系统将呈现以下趋势：云端协同设计更加普及；AI辅助设计（如自动生成方案、优化结构）功能增强；虚拟现实（VR）/增强现实（AR）与CAD的集成提供更沉浸式的设计评审体验。因此，在构建CAD系统时，不仅要满足当前需求，也需为融入这些未来技术预留可能性。

---
本报告仅供参考，具体选型需结合实际项目需求、预算及技术环境进行决策。
